3M 電磁波吸收材 AB5000 Series EMI Absorber AB5010 AB5020 AB5030 AB5050 AB5100

3M 電磁波吸波材 AB5000 系列（如 AB5010HF, AB5000SHF）是一種柔軟的聚合物基材，填充軟金屬薄片，專為 300MHz ~ 2GHz
最佳性能於 800MHz ~ 2GHz 的近場 EMI 噪聲抑制而設計，適用於手機、FPC、天線等電子設備。其特點是帶有不導電丙烯酸壓敏膠，易於切割安裝，具有良好的吸收效能。

Item # AB5010 AB5020 AB5030 AB5050 AB5100
Thickness 0.1mm 0.2mm 0.3mm 0.5mm 1.0mm
Size 210mm*15M 210mm*15M 210mm*15M 210mm*15M 210mm*10M



1. 含有特殊強磁性金屬粉末顆粒及聚氨酯黏結劑

2. 非導電壓克力壓感膠 可直接貼在電路板下方及原件正上方

3. 不僅可抑制頻率雜訊還可以吸收音頻

4. 增加訊號的清晰及使訊號能夠傳遞更遠

5. 使用溫度Temperature range -25 ~ 85°C


主要應用領域
電子設備內部：手機、計算機、數位相機、軍用設備的 EMI 抑制。
電子元件：天線、電纜、印刷電路板 (PCB)、柔性印刷電路板 (FPC)、顯示用覆晶薄膜 (COF)、半導體晶片、傳感器。
腔體共振：抑制電子外殼內的電磁波共振。

目的在衰減吸收電磁波 也有部分反射遮蔽功能  貼在 電子原件 IC PCB電路板 電線 排線 接頭

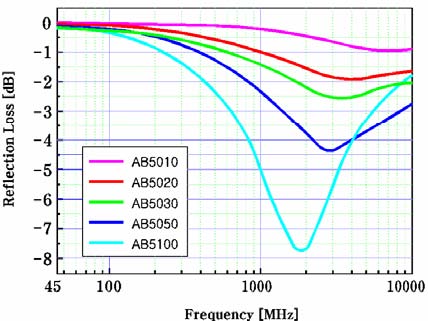

Attenuation---反射耗損

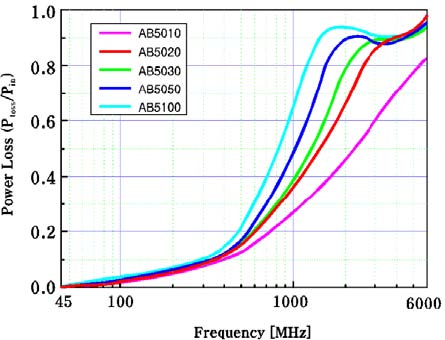

Power Loss---進入耗損比例





特色：

聚脂樹脂及高導磁率材料     易於加工打樣及存放      電器級非導電感壓膠     獨特絕緣處理並具優異之導熱效果    背離型紙    UL94V0阻燃性測試   RoHS OK.  All 無鹵 except AB5000R系列



 電磁波吸收

EMI Absorber

AB5000/AB5000HF

AB5000S/AB5000SHF

AB5000R

AB6000/AB6000HF

AB7000/AB7000HF

吸波材特性

標準吸波材

強化吸波材

高頻吸波材

悠遊卡 RFID

金屬複合吸波材

高速磁率吸波材

使用頻率

Frequency

300MHz~6GHz

300MHz~6GHz

13.56MHz

10MHz~18GHz

100MHz~10GHz

Part #

AB5010

AB5020

AB5030

AB5050

AB5100

AB5010S

AB5020S

AB5030S

AB5050S

AB5100S

AB5020R

AB6005

AB6005S

AB6005G

AB7010

AB7020

AB7030

AB7050

吸波材厚度

(mm) Backing T.

0.1

0.2

0.3

0.5

1

0.1

0.2

0.3

0.5

1

0.17

0.05

0.1

0.2

0.3

0.5

總厚度(mm)

Total T.

0.13

0.25

0.35

0.55

1.05

0.13

0.25

0.35

0.55

1.05

0.2

0.105

0.13

0.25

0.35

0.55

溫度等級

(℃) Temp.

-25~85

-25~85

-30~85

-25~85

-25~85

表面電阻

(Ω/sq)

Min. 1x10^6

Min. 1x10^6

1x10^6

1x10^6

0.03

Min. 1x10^6

導熱係數

(W/mK)

0.7

0.7

0.7

0.6

0.7

附註

無矽氧烷、無鹵

無矽氧烷、無鹵

無矽氧烷

無矽氧烷、無鹵

無矽氧烷、無鹵





產品系列
Product Series		 產品型號
Product No.		 材料厚度
mm		 使用頻率
Frequency		 表面電阻
Ω / □		 溫度等級
°C		 結構
Structure





AB1000/ B

高頻吸波材

AB1005/ B

0.08/ 0.11







1GHz ~ 6GHz





Min. 1 x 106 for B version only







-25 ~ 100



AB1010/ B

0.13/ 0.16

Black PET (only B)

AB1020/ B

0.23/ 0.26

Magnetic Layer

Acrylic Adhesive

AB1030/ B

0.33/ 0.36

PET Liner

AB1050/ B

0.53/ 0.56







AB5000HF

標準吸波材

AB5010HF

0.13







300MHz ~ 2GHz







Min. 1 x 106







-25 ~ 85



AB5020HF

0.25

Polymeric Resin & Metal Flake Filler

AB5030HF

0.35

Acrylic Adhesive

AB5050HF

0.55

PET Liner



AB5100HF

1.05

















AB6000HF

金屬複合吸波材



AB6005HF



0.11



















10MHz ~ 18GHz



















Min. 1 x 109



















-25 ~ 85

Shield Layer

Insulation Layer

Absorbing Layer

Acrylic Adhesive

PET Liner





AB6005SHF





0.11

Insulation Layer

Shield Layer

Insulation Layer

Absorbing Layer

Acrylic Adhesive

PET Liner



AB6005GHF



0.11

Absorbing Layer

Insulation Layer

Shield Layer

Conductive Acrylic Adhesive

PET Liner



AB6005EHF



0.11

Absorbing Layer

Insulation Layer

Shield Layer

Acrylic Adhesive

PET Liner







AB7000HF

高導磁率吸波材

AB7003HF

0.04







10MHz ~ 3GHz







Min. 1 x 106







-25 ~ 85



AB7005HF

0.06

AB7010HF

0.13

Polymeric Resin &

Metal Flake Filler

AB7020HF

0.25

Acrylic Adhesive

PET Liner

AB7030HF

0.35



AB7050HF

0.55
